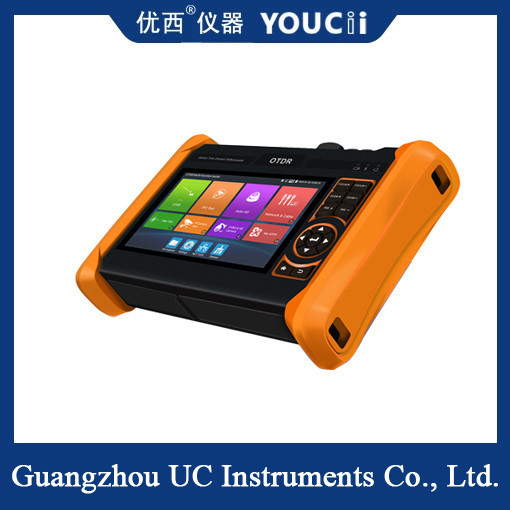

OTDR Outil de maintenance de la fibre optique par réflectomètre de domaine optique de temps

OTDR Outil de maintenance de la fibre optique par réflectomètre de domaine optique de temps
OTDR Outil de maintenance de la fibre optique par réflectomètre de domaine optique de temps

Image Grand :  OTDR Outil de maintenance de la fibre optique par réflectomètre de domaine optique de temps

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: YOUCii
Numéro de modèle: U6510
Conditions de paiement et expédition:
Quantité de commande min: 1
Prix: Negotiate price
Détails d'emballage: Boîte en papier
Délai de livraison: 50 jours ouvrables
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 30 pièces par mois
Contact

OTDR Outil de maintenance de la fibre optique par réflectomètre de domaine optique de temps

description de
Portée de puissance: +5 | -85dBm, +25 | -65dBm Dynamique: 32/30dB
Perte de rendement: > DB 40 perte d'insertion: < 1="">
connecteur optique: FC/PC/FC/APC Gamme de débit: 25 à 32 g
Type de dispositif: InGaAs
Mettre en évidence:

Réflectomètre d'échelle de temps TD optique

,

Outil OTDR pour la maintenance des fibres optiques

,

Otdr réflectomètre optique à champs de temps

OTDR Outil de maintenance de la fibre optique par réflectomètre de domaine optique de temps





Résumé

L'OTDR est un instrument permettant de comprendre l'uniformité, le défaut, la fracture, le couplage des joints et d'autres propriétés de la fibre optique par l'analyse de la courbe de mesure.Il est utilisé pour mesurer l'atténuation de la fibre optique, l'atténuation du connecteur et le localisateur de défauts, et voir la répartition des pertes le long de la longueur de la fibre optique, il est un outil essentiel dans la construction,maintenance et surveillance de la fibre optique.



Attention!

  • Lorsque l'OTDR est utilisé pour mesurer la fibre optique, sauf le produit de longueur d'onde de 1610 nm, la lumière de travail dans la fibre optique mesurée ne peut pas exister.et l'instrument peut être endommagé de façon permanente.
  • Ne regardez pas directement l'interface optique ou regardez sur l'interface optique à travers un instrument optique.
  • Lorsque l'OTDR fonctionne, ne regardez pas directement la sortie laser;
  • Après utilisation, couvrir le capuchon de la poussière sur la sortie optique de l'OTDR
  • Ne regardez pas directement la borne déconnectée de la fibre optique testée. Si possible, faites que la borne déconnectée de la fibre optique pointe vers un objet non réfléchissant.



Connexion par fibre

Connectez la fibre à l'interface optique supérieure de l'OTDR. Il adopte le connecteur optique FC-PC.

Attention!Lorsque l'OTDR est utilisé pour mesurer la fibre optique, la lumière de travail dans la fibre optique mesurée ne peut pas exister.



Test OTDR automatique

Par défaut, cliquez sur " OTDR test " ou sélectionnez la longueur d'onde, la largeur d'impulsion et la durée de mesure dans " Quick Setup " pour commencer le test.



OTDR Outil de maintenance de la fibre optique par réflectomètre de domaine optique de temps 0



Spécifications techniques OTDR
Longueur d'onde (nm)Facultatif * 1310 à 1550 1610
Région dynamique ((dB)2 Facultatif* 28/26 Le 30/28 32/30 34/34 28 30 32 34
Largeur d'impulsion (ns) 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000
Plage d'essai ≤ 150 Km
Zone aveugle pour événement (m)3 ≤ 2 m
Zone aveugle d'atténuation (m)3 ≤ 10 m
Linearité (dB/dB) ± 0,05 dB/dB
seuil de perte (dB) 0.05
Ratio de résolution des pertes (dB) 0.01
Résolution minimale de la distance 0.05
Point d'échantillonnage (K) 32 à 128
Incertaine de la distance (m) ± 1 m + 5 × 10- 5× distance + intervalle d'échantillonnage)
Distance de portée (km) 0.5,1,2,5,10,25,50,100,200
Durée typique de mise à jour en temps réel 1s
Format du fichier Le format standard SOR/PDF/EXCEL
Durée de la mesure 5sec, 10sec, 15sec, 30sec, 1min, 2min et 3min sont sélectionnables
Réservation La carte flash (EMMC) 8G + TF
Type d'interface SC-PC

Commentaires:

1. La spécification technique décrit les performances assurées de l'instrument lorsque l'on utilise un connecteur de modèle PC typique pour mesurer,sans tenir compte de l'incertitude causée par la réfractivité des fibres optiques.

2. la portée dynamique est les données mesurées sous la condition de la largeur maximale de l'impulsion et de 3 minutes de temps moyen. la portée dynamique est les données mesurées sous la condition de 200 km/20000ns/3min.

3Conditions de mesure de la zone aveugle: événement de réflexion dans un rayon de 5 km, intensité de réflexion de 45 dB. Mesurée par la largeur d'impulsion minimale.



Remarque:**signe signifie que les fonctions sont personnalisables!Les données ci-dessus sont uniquement à titre de référence et toute modification ne sera pas préalablement informée.Prenez contact avec nous.



OTDR Outil de maintenance de la fibre optique par réflectomètre de domaine optique de temps 1
