Équipement d'essai de communication haute vitesse à CDR à vitesse complète de 15 Gbps

Équipement d'essai de communication haute vitesse à CDR à vitesse complète de 15 Gbps

L'instrument de récupération d'horloge à taux complet de 15 Gbps est un dispositif de test clé utilisé dans les systèmes de communication à grande vitesse (comme la communication optique, l'interconnexion des centres de données, etc.).Sa fonction principale est d'extraire des signaux d'horloge à partir de flux de données à grande vitesse pour s'assurer que l'extrémité réceptrice peut correctement décoder les données.

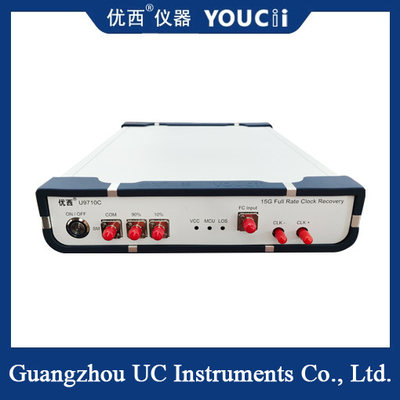

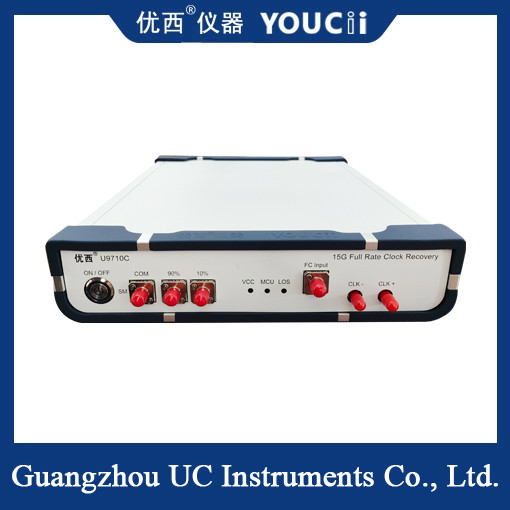

U9710C CDR avecun adaptateur d'interface optique FC, qui convient aux modules SFP, SFP+, OLT, SFP et autres modules optiques conventionnels encapsulés en SFP.une interface optique FC permettant de recevoir des signaux optiques en signaux électriques,Le signal d'horloge est principalement utilisé pour le signal de déclenchement de l'oscilloscope.

TéchniquePles paramètres

Scénarios d'application typiques
Recherche et développement et production de modules optiques
Lors de l'essai des modules optiques 10G/25G, l'instrument de récupération de l'horloge est utilisé pour extraire le signal de l'horloge à l'extrémité émetteur afin de vérifier la qualité du motif oculaire,les performances de jitter et le taux d'erreur de bits du module;.

Il est utilisé conjointement avec un oscilloscope d'échantillonnage (tel que Tektronix DSA8300) ou un testeur de taux d'erreur en bits (tel que Anritsu MP1900A).
Test de liaison à grande vitesse
Dans les centres de données ou les stations de base 5G, il est utilisé pour tester l'intégrité du signal des backplanes, câbles ou connecteurs à grande vitesse.
En rétablissant le signal d'horloge, la perte d'insertion, la perte de retour et le bruit croisé dans la liaison sont analysés.
Épreuve de conformité au protocole
Vérifiez si le dispositif est conforme aux exigences de récupération d'horloge des normes IEEE 802.3ba (40G/100G Ethernet) ou ITU-T G.709 (OTN).
