15Gbps CDR à pleine vitesse fournit les instruments de signal de récupération de l'horloge

15 Gbit/s  CDR à débit complet Fournit les instruments de signal de récupération d'horloge

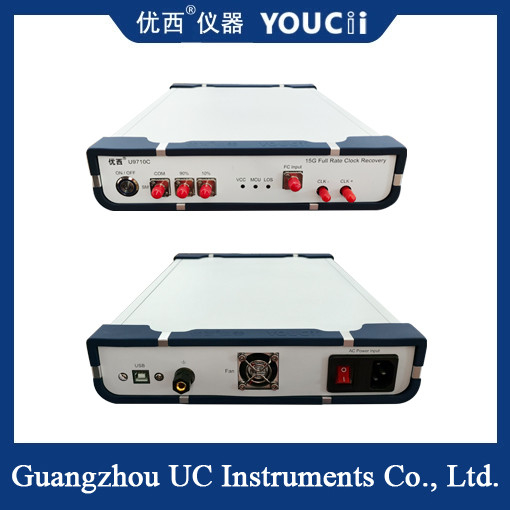

Le CDR U9710C (Clock Recovery - Récupération d'horloge) est principalement utilisé pour fournir un signal de récupération d'horloge dans l'environnement de test sans horloge de déclenchement, afin d'utiliser l'oscilloscope d'échantillonnage pour tester le diagramme de l'œil optique de l'appareil. L'application typique est le test des équipements de réseau optique ou du produit BOB dans l'application PON. Étant donné que le dispositif photométrique lui-même n'a pas de sortie d'horloge de division de fréquence, il est nécessaire de récupérer le signal d'horloge pour déclencher l'oscilloscope d'échantillonnage lors du test du diagramme de l'œil optique.

Indicateurs techniques clés
Tolérance de gigue : Elle doit répondre aux normes telles que ITU-T G.8251 et IEEE 802.3. Généralement, la tolérance de gigue d'entrée doit être au niveau UI (intervalle unitaire) (par exemple, ±0,5 UI).

Gigue de sortie : La gigue de l'horloge de récupération doit être inférieure au niveau de 100 fs (femtoseconde) pour garantir la précision du test des appareils en aval tels que les testeurs de taux d'erreur binaire et les oscilloscopes.

Sensibilité : Prend en charge l'entrée de signal optique aussi basse que -15 DBM (via un module de conversion photoélectrique) ou l'entrée de signal électrique au niveau MV.

Largeur de bande de boucle : La plage réglable est généralement de 100 kHz à 20 MHz pour s'adapter aux différentes caractéristiques du signal et aux exigences de test.

TechniqueParamètres

L'instrument de récupération d'horloge à débit complet de 15 Gbit/s est un appareil essentiel dans les tests de communication à haut débit, et ses performances affectent directement la fiabilité des résultats des tests. Lors de la sélection du modèle, la plage de débit et les performances de gigue doivent être prises en compte de manière globale.
