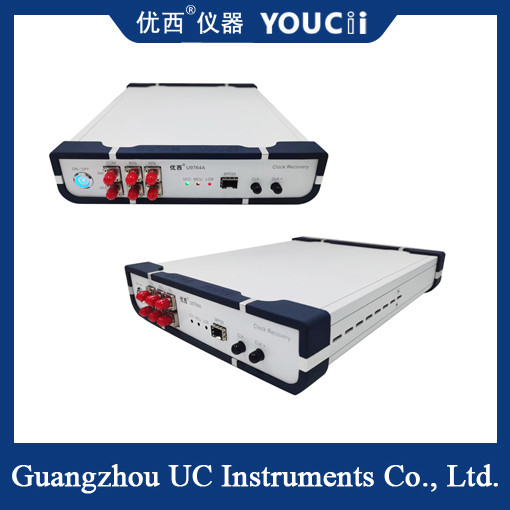

Le CDR multi-division de 100 Gbps fournit un signal de récupération d'horloge

Le CDR multi-division 100 Gbps fournit un signal de récupération d'horloge

Indicateurs techniques
Débit de données : Prend en charge la récupération d'horloge de 25 à 28 Gbps, couvrant les exigences de test multicanaux de 100 Gbps.

Type d'interface : Le port optique SFP28 est adopté, compatible avec les fibres optiques monomodes/multimodes et compatible avec les connecteurs tels que FC-PC.

Sensibilité : La sensibilité OMA est inférieure à -8 dBm (multimode) et -13 dBm (monomode), garantissant un fonctionnement stable à faible puissance optique.

Gigue d'horloge : La gigue d'horloge de sortie est inférieure à 200 fs (par exemple, à 53,125 GBd), garantissant la précision des tests de signaux à haut débit.

Rapport de division de fréquence : Prend en charge les rapports de division de fréquence tels que 1/2, 1/4, 1/8, 1/16 et 1/32, s'adaptant de manière flexible à différents scénarios de test.

Scénarios d'application
Tests d'équipement de réseau optique : Il est utilisé pour la recherche et le développement et les tests de production de modules optiques 100G/400G et de composants TOSA/ROSA pour vérifier l'intégrité du signal et la qualité du diagramme de l'œil.

Tests de bus série à haut débit : Prend en charge la récupération d'horloge pour les interfaces telles que PCIe et SATA afin d'assurer la synchronisation de la transmission des données.

Test de transmission longue distance : Dans le test de transmission par fibre optique allant de cinq à dix kilomètres, résoudre le problème de l'accumulation de gigue causée par différentes sources de l'horloge du compteur de bits d'erreur et des signaux optiques.

Tests de dispositifs optiques multicanaux : Grâce à la récupération d'horloge à deux canaux ou multicanaux, des tests parallèles de plusieurs signaux optiques sont réalisés pour améliorer l'efficacité.
