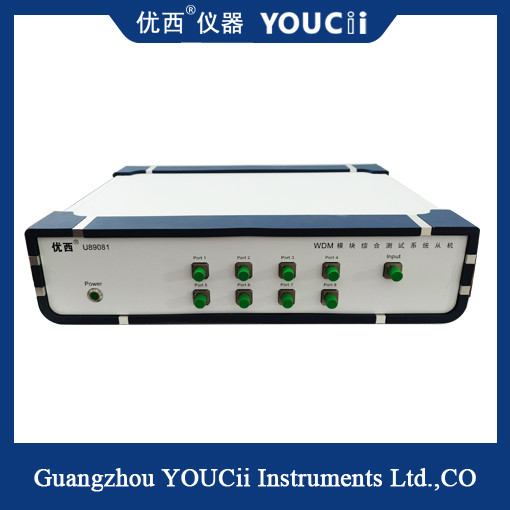

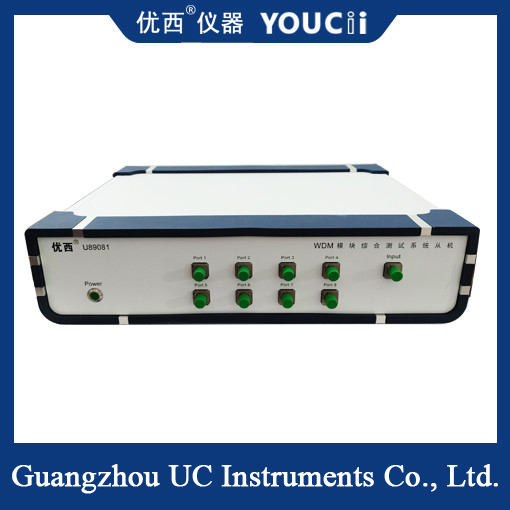

Système d'essai intégré pour la numérisation et l'essai en points du module DWDM

Système de test intégré de balayage et de pointage de module DWDM

Aperçu du système :

   Ce système est conçu pour les produits multicanaux avec une courte longueur d'onde de travail, tels que DWDM, AWG, MWDM, LWDM, etc.Le système intègre le mode de balayage de la source lumineuse réglable traditionnelle + le photomètre optique multicanal avec la source lumineuse ponctuelle (ITU) + le photomètre optique, améliorant efficacement le test global du produit Efficacité, réduction des coûts d'investissement en équipement et des coûts de main-d'œuvre.

   De plus, l'utilisation d'une boîte optique permet de compresser l'espace de l'équipement de la station, améliorant ainsi la propreté de la station. Dans le processus de test, le système est automatisé et traité, ce qui favorise la formation du personnel et la prévention des erreurs.

Principe de fonctionnement :

   Selon le type de produit, différentes bandes de sources lumineuses réglables et de sources lumineuses ITU sont sélectionnées, et les spécifications de test du produit correspondant sont définies. Lors du fonctionnement, le serveur d'instrumentation pour les mesures ponctuelles est basé sur chaque paramètre. La demande du client utilise raisonnablement le mécanisme d'algorithme pour planifier efficacement les ressources du serveur, ce qui peut réaliser le véritable sens du balayage parallèle en temps réel pour le système de paramètres de balayage.

   Après le test de tous les paramètres, le système analyse, enregistre et détermine automatiquement les données de test, et affiche les résultats du test sur l'interface du programme de test.

Introduction des fonctions :

1. Convient aux produits de modules multicanaux DWDM, AAWG, MWDM, LWDM et autres catégories ;

2. Paramètres de test IL, RL, PDL, CWL@NdB, BW, Ripple et autres paramètres conventionnels ;

3. Conserver les données et les résultats des tests, générer et imprimer des rapports d'expédition personnalisés ;

4. Selon les produits mesurés, sélectionnez le matériel de l'instrument, définissez les spécifications et les processus de test ;

5. Prise en charge de l'extension de plusieurs stations et prise en charge des tests multi-températures ;

6. Le système peut être personnalisé en fonction des besoins réels des clients.

Principe du test :
