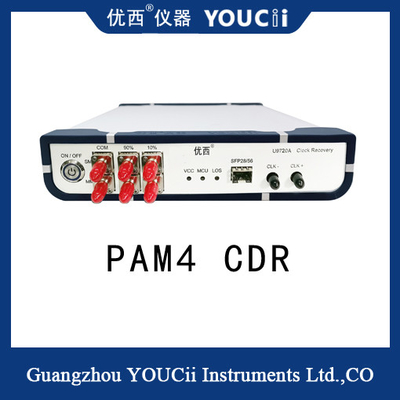

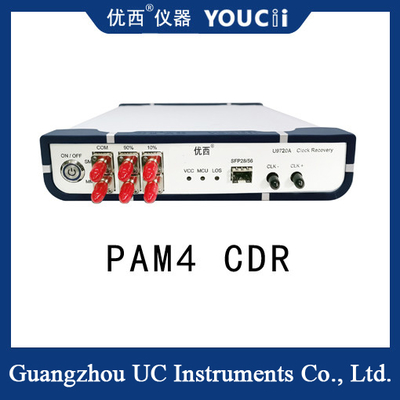

32Gbaud PAM4 CDR Module de récupération d'horloge pour les signaux NRZ et PAM4

32Gbaud PAM4 CDR Module de récupération d'horloge pour les signaux NRZ et PAM4
32Gbaud PAM4 CDR Module de récupération d'horloge pour les signaux NRZ et PAM4

Image Grand :  32Gbaud PAM4 CDR Module de récupération d'horloge pour les signaux NRZ et PAM4

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: YOUCII
Certification: CU,IOS
Numéro de modèle: U9720A
Conditions de paiement et expédition:
Quantité de commande min: 1 pièces
Prix: negotiate a price
Détails d'emballage: Cartonné
Délai de livraison: 20 jours ouvrables
Conditions de paiement: LC, D/A, D/P, T/T, Western Union, MoneyGram, T/T
Capacité d'approvisionnement: 7 pièces + par mois
Contact

32Gbaud PAM4 CDR Module de récupération d'horloge pour les signaux NRZ et PAM4

description de
Data rate range: 25~29 Gbps/Gbaud Optical input range (determined by module sensitivity): -12~3 dBm
Clock recovery output frequency division ratio: 2 / 4 / 8 / 16 / 64 / 256 CML clock differential output amplitude: 200~800mVpp
Mettre en évidence:

Module de récupération d'horloge des signaux NRZ

,

Module de récupération d'horloge PAM4

Module de récupération d'horloge CDR PAM4 32Gbaud pour signaux NRZ et PAM4


  Le compteur de récupération d'horloge U9720A 32G est un appareil de test haute performance conçu pour fournir des signaux de récupération d'horloge dans des environnements de test où il n'y a pas d'horloge de déclenchement. Cette capacité lui permet d'effectuer des tests de diagramme d'œil optique sur le dispositif en test sans sortie d'horloge croisée, en particulier dans le test des dispositifs de réseau optique ou les scénarios de test de produits BOB dans les applications PON.

  Le dispositif de récupération d'horloge dispose d'un port optique SFP28/56 pour un accès facile aux modules optiques SFP28/56, SR, LR et BIDI conventionnels. Qu'il s'agisse d'un signal NRZ ou d'un signal PAM4, le dispositif de récupération d'horloge U9720A 32G peut le gérer efficacement. Son principe de fonctionnement consiste principalement à convertir le signal optique en signal électrique, à extraire l'horloge du signal électrique, puis à sortir le signal d'horloge comme signal de déclenchement de l'oscilloscope.



Spécification

N° Indice technique Max Min Unité
1 Plage de débit de données 29 25 Gbps/Gbaud
2 Plage de longueurs d'onde (monomode/multimode déterminé par le module) 1650 800 nm
3 Plage d'entrée optique (déterminée par la sensibilité du module) +3 -12 dBm
4 Rapport de division de fréquence de sortie de récupération d'horloge 2 / 4 / 8 / 16 / 64 / 256
5 Amplitude de l'horloge électrique de sortie 500 (valeur typique) mVpp
6 Amplitude de sortie différentielle d'horloge CML 800 200 mVpp
7 Gigue de sortie d'horloge aléatoire 800 300 fs
8 Fréquence d'horloge (28,1 Gbps à titre d'exemple) 14,05 0,11 GHz
9 Détection de perte de signal interne (LOS) 128 (surcharge) 5 (Sensibilité) mV
10 Tension d'alimentation (tension d'entrée d'alimentation externe) 5,5 4 V
11 Température de fonctionnement 70 10 ℃
12 Type de module adaptatif (prend en charge les signaux NRZ et PAM4) SFP28/56,SR,LR,BIDI
