carte d'essai du comité d'évaluation de 10G SFP SFP+

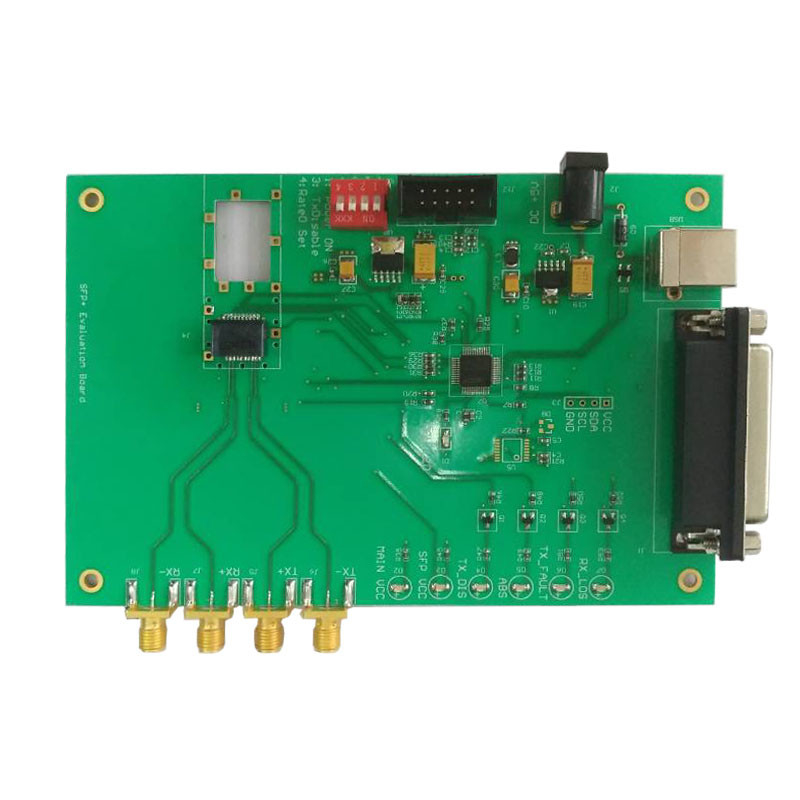

Carte d'essai d'U9601A 10G SFP+

Type de type de panneau d'essai de SFP+ et d'interface de communication :

1. Le panneau d'essai à canal unique de SFP+ adopte l'interface de port parallèle et de communication d'USB.

2. le port parallèle et l'USB deux genres d'interface de communication pour simuler I2C, contrôle de taux est 100Kbps, facile à compatible avec le haut et à vitesse réduite module d'I2C.

Deux, fonctions de panneau d'essai de SFP+ :

1. Les fonctions à canal unique de panneau d'essai de SFP+ sont : compatible avec 11.7g et au-dessous de tous les taux du module ;

2. port parallèle et USB deux interfaces de communication pour réaliser la communication d'I2C ; Module de commande de matériel TxDisable et visibilité directe de surveillance de matériel, état de TxFault ;

3. contrôle de température en temps réel, courant en temps réel d'émetteur et surveillance de mesure de récepteur et protection actuelles de surintensité ; Tirez le contrôle de sortie de tension de polarisation, la gamme de tension de sortie de la sortie sans interruption réglable 2.9-3.8V, appropriée à l'essai de tension de polarisation de traction de module, exactitude à haute production de tension et l'erreur est moins que 5mV, n'est pas affecté par la taille actuelle de module externe total ;

4. modules TxDisable de matériel et de logiciel et contrôle indépendant arbitraire de puissance OnOFF (l'électricité de commutateur), de matériel et de logiciel.

5. Le port USB soutient l'alimentation d'énergie indépendante (quand le courant du module optique est moins que 100mA).

Trois, sujets ayant besoin d'attention :

1. Notez qu'il y a également des dispositifs sous et derrière le conseil de PCBA, ainsi on ne lui permet pas de placer les objets conducteurs sur l'essai de puissance, pour pour ne pas se mettre en court-circuit et ne pas brûler le conseil.

2. la tension d'entrée est ajustée sur 5V, n'ajuste pas la haute ou l'inverse de tension, pour pour ne pas brûler le conseil.

3. En examinant le module 10G, les fils de signal de TX et de RX soutenant les signaux ultra-rapides doivent employer des câbles de signal soutenant la fréquence 18G.

FAQ
Q : Votre société sont-elles marchande ou une usine ?
: Nous sommes des fcatory dans Guangdong. Notre société a une équipe professionnelle de ventes de commerce extérieur et une équipe de support technique expérimentée. Nous sommes fournisseur pour la source lumineuse, compteur d'électricité optique, atténuateur optique, commutateur optique et BERT, DCA, CDR.
Q : Quel est le terme des prix ?
: Shenzhen FOB
Q : Quel est le temps de garantie ?
: 12 mois après date d'expédition.
Q : Comment passer la commande ?
: L'entretien au personnel de service, confirment des détails de machine, et puis l'ordre d'endroit.
