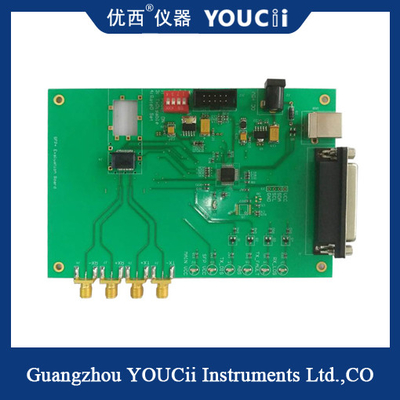

comité d'évaluation de 10G SFP compatible avec des modules de 11.7G ou de vitesses inférieures

conseil de 10G SFP compatible avec des modules de 11.7G ou de vitesses inférieures

Type de panneau d'essai de SFP+ et d'interface de communication :

1. Le panneau d'essai de simple canal de SFP+ adopte l'interface de port parallèle et de communication d'USB.

2, port parallèle et USB deux genres d'interface de communication pour simuler I2C, le contrôle de taux est 100Kbps, facile à compatible avec le haut et à vitesse réduite module d'I2C.

Deux, fonction de panneau d'essai de SFP+ :

1. Le panneau d'essai de simple canal de SFP+ a les fonctions suivantes : compatible avec tous les modules de 11.7G et ci-dessous ;

2, port parallèle et USB deux genres d'interface de communication pour réaliser la communication d'I2C ; Module de commande de matériel TxDisable et visibilité directe de surveillance de matériel, statut de TxFault ;

3, contrôle de température en temps réel, courant en temps réel d'émetteur et réception de la surveillance de mesure et de la protection actuelles de surintensité ; La gamme de tension de sortie est de 2.9V à 3.8V. La tension de sortie peut être ajustée sans interruption. Il convient à l'essai de la tension de traction du module.

4, modules TxDisable de matériel et de logiciel et contrôle indépendant arbitraire de puissance OnOFF (l'électricité de changement), de matériel et de logiciel.

5. Le port USB soutient l'alimentation d'énergie indépendante (quand le courant du module optique est moins que 100mA).

Iii. précautions :

1. Notez qu'il y a également des dispositifs au-dessous et derrière de conseil de PCBA, ainsi des objets conducteurs ne devraient pas être placés sur puissance-sur l'essai pour éviter le court-circuit et pour brûler le conseil.

2, la tension d'entrée est ajustés sur 5V, n'ajuste pas la tension ou l'inverse, pour pour ne pas brûler le conseil.

3, module de l'essai 10G, le signal ultra-rapide TX, fil de soutien de signal électrique de RX doit soutenir le câble de signal de la fréquence 18G.
