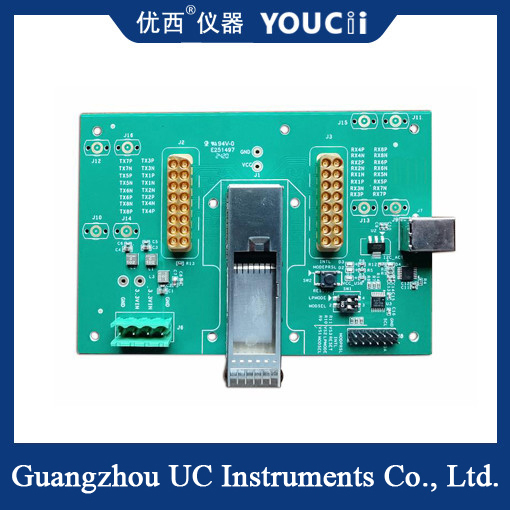

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positionsLe débit baud PAM4 varie de 25GBoud à 28GBoudLe détecteur d'erreur, l'atténuateur, l'oscilloscope et d'autres équipements sont utilisés pour évaluer les indicateurs de performance de transmission (tels que les indicateurs liés à l'image oculaire),recevoir des indicateurs de performance (tels que des indicateurs de sensibilité), lire et écrire les informations EEPROM du module, etc.L'objet réel est représenté sur l'image ci-dessous:

Évaluation des performances du QSFP-DD EVB de la carte de test du module actif 400G PAM4 Indice technique

Caractéristiques du produit

1. QSFPDD encapsule l'interface et s'applique au module optique QSFPDD 400G PAM4.

2Le débit PAM4 varie de 25 à 28 GBD.

3. TX,RX type d'interface électrique: connecteurs coaxial multi-coaxial de 40 GHz 2x8, connecteurs coaxial d'entrée-sortie de niveau CML;

4, supporte la surveillance actuelle en temps réel et la protection contre les surtensions.

5, Prise en charge de l'essai de déviation de tension de l'alimentation, la plage de tension est réglable de 2,8 à 4,0 V, répondre à l'écart du module de l'essai de tension minimum de 3,0 V et maximum de 3,6 V,ainsi qu'une surveillance en temps réel de la tension, la sortie par défaut de 3,3 V, selon le module courant, réglage en temps réel de la tension de sortie, pour assurer que la tension d'alimentation sous différentes charges est stable dans la plage de 10 mV.

6, supporte l'application dans un environnement à température industrielle.
