Comité d'évaluation de QSFP28 EVB SFP avec quatre entrées et sorties 10G à 32Gbps

Carte d'évaluation QSFP28 EVB SFP avec quatre entrées et sorties de 10G à 32Gbps

Ce produit est conçu pour évaluer les performances des modules actifs encapsulés QSFP+ et QSFP28 avec quatre canaux d'entrée/sortie dans chaque terminal d'émission et de réception. Les débits NRZ monoterminaux varient de 10G à 32Gbps et les débits en bauds PAM4 varient de 25GBoud à 28GBoud. Les modules pris en charge incluent les produits NRZ 40G et 100G.Et les produits PAM4 50G, 100G, 200G, en utilisant un équipement de mesure d'erreurs, un atténuateur et un oscilloscope, pour évaluer les indicateurs de performance de transmission du module actif (tels que les indicateurs liés à l'image de l'œil), les indicateurs de performance de réception (tels que les indicateurs de sensibilité), lire et écrire les informations EEPROM du module, etc.

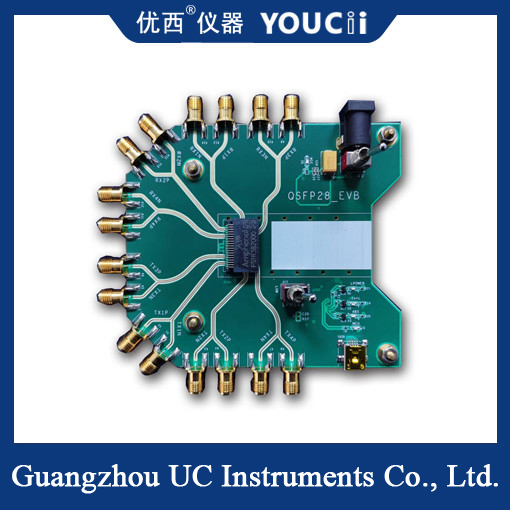

L'objet réel est montré dans l'image ci-dessous :

Produit :

1.Interface de package QSFP+QSFP28, adaptée aux modules optiques QSFP+, QSFP28, PAM4 50G100G200G.

2. Prise en charge de la plage de débits NRZ : 10,3125 G à 32 Gbps.

3. Les débits en bauds PAM4 varient de 25 GBd à 28 GBd

4. Type d'interface électrique TX à quatre voies, RX à quatre voies : femelle 2,92 mm 40 GHz, entrée/sortie de niveau CML ;

5, prise en charge de la surveillance en temps réel du courant et de la protection contre les surintensités.

6, Prise en charge du test de déviation de la tension d'alimentation, la plage de tension est de 2,8 à 4 V réglable, répond à la déviation du module du test de tension minimum de 3,0 V et maximum de 3,6 V, ainsi qu'à la surveillance de la tension en temps réel, la sortie par défaut de 3,3 V, en fonction du réglage en temps réel actuel du module de la tension de sortie, pour garantir que la tension d'alimentation sous différentes charges est stable dans la plage de 10 mV.

7, prise en charge de l'application en environnement de température industrielle.

8. Le débit I2C du MCU est d'environ 100 KHz, et les données sont transférées vers I2C via le MCU pour lire et écrire les informations EEPROM du module.

9, mode de communication : USBHID, pas de pilote, lire et écrire directement les données I2C vers le module et le MCU via l'API DLL.

Indicateurs techniques
