Interface d'encapsulation SFP applicable aux modules optiques SFP conventionnels et autres

Interface d'encapsulation SFP applicable aux autres modules optiques SFP conventionnels

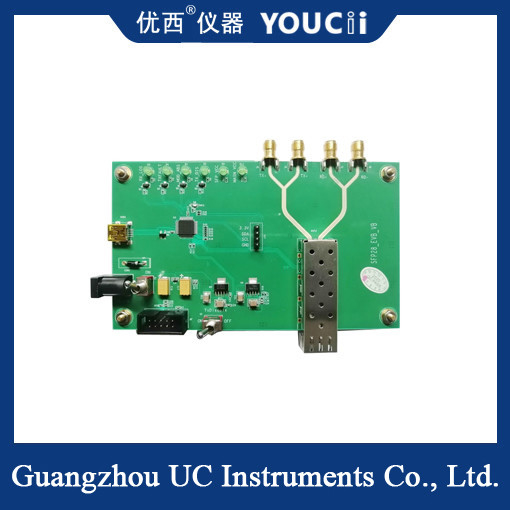

   La carte de test U9603 est un dispositif de test de module actif dédié aux boîtiers SFP. Elle utilise des appareils tels que des détecteurs d'erreurs, des atténuateurs et des oscilloscopes pour évaluer les indicateurs de performance de transmission (tels que les indicateurs liés au diagramme de l'œil) et les indicateurs de performance de réception (tels que les indicateurs de sensibilité) du module actif. De plus, elle peut lire et écrire les informations EEPROM du module, etc.

   La carte de test U9603 prend en charge une variété d'interfaces encapsulées SFP, y compris les SFP réguliers, SFP+, SFP28, SFP56 et d'autres débits allant de 1,25 Gbps à 56 Gbps. Son type d'interface électrique TX, RX est femelle 2,92 mm 40 GHz, prenant en charge la surveillance du courant en temps réel et la protection contre les surintensités. En même temps, elle dispose également de la fonction de test de coupure de tension d'alimentation, la plage de tension est réglable de 2,8 V à 4,0 V, peut répondre au test de pression de tension minimum de 3,0 V et maximum de 3,6 V du module. De plus, elle peut également prendre en charge les applications en environnement de température industrielle et dispose d'une fonction de lecture et d'écriture de données I2C MCU d'environ 100 KHz.

Spécification
