Tableau de test d'évaluation des performances du module actif 400G PAM4 dans le paquet QSFPDD

Carte de test d'évaluation des performances du module actif PAM4 400G en boîtier QSFPDD

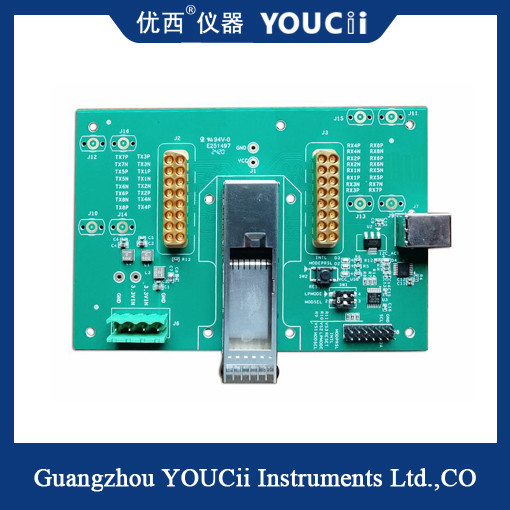

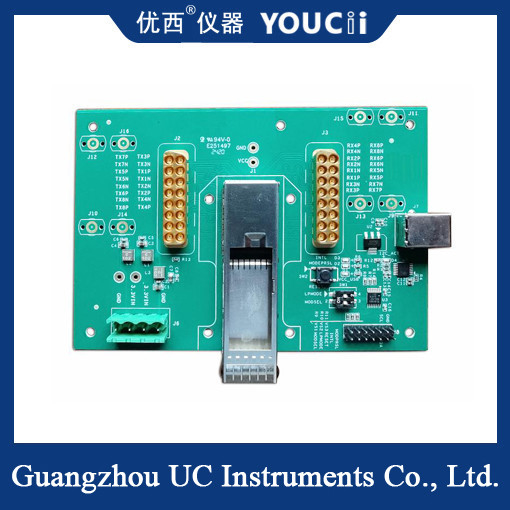

La carte de test U9608 est un dispositif de test doté de diverses fonctions avancées. Voici quelques-unes des principales caractéristiques de la carte de test U9608 :

1. Interface du boîtier : Elle adopte une interface de boîtier QSFPDD, particulièrement adaptée aux modules optiques QSFPDD 400G PAM4.
2. Prise en charge du débit en bauds : La carte de test U9608 prend en charge les débits en bauds PAM4 allant de 25 GBd à 28 GBd.
3. Type d'interface électrique : Pour l'interface électrique TX et RX, elle utilise un connecteur multi-coaxial 2x8 de 40 GHz et utilise des niveaux CML pour l'entrée et la sortie.
4. Surveillance du courant et de la tension : La carte de test prend en charge la surveillance du courant en temps réel et la protection contre les surintensités. De plus, elle prend en charge le test de traction de la tension d'alimentation, et la plage de tension peut être ajustée de 2,8 V à 4,0 V. Cela signifie qu'elle peut répondre aux tests de pression de tension minimum de 3,0 V et maximum de 3,6 V de la traction du module. En même temps, elle dispose également d'une fonction de surveillance en temps réel de la tension, la sortie par défaut est de 3,3 V, et la tension de sortie est ajustée en temps réel en fonction du courant du module actuel, pour garantir que, sous différentes charges, la plage de variation stable de la tension d'alimentation est inférieure à 10 mV.
5. Adaptabilité à la température : La carte de test U9608 prend en charge les applications à des températures de qualité industrielle, ce qui démontre son excellente adaptabilité environnementale.
6. MCU et communication : Le débit I2C du MCU sur la carte de test est d'environ 100 KHz. Les données sont transférées vers les informations EEPROM du module de lecture/écriture I2C via le MCU. Le mode de communication utilise USB HID, aucun pilote n'est requis, et les données I2C peuvent être directement lues et écrites sur le module et le MCU via l'API DLL.
